Der Turbolader sitzt fast nie irgendwo zufällig im Motorraum, sondern dort, wo die Abgase am kürzesten und heißesten ankommen. Genau daraus ergeben sich die typischen Fragen rund um Einbauort, Erkennung, Wärmebelastung und die Verbindung zwischen Luft- und Kraftstoffversorgung. Ich zeige dir hier praxisnah, wie der Turbo im Auto angeordnet ist, woran du ihn erkennst und welche Folgen die Position für Diagnose und Wartung hat.
Die wichtigsten Punkte zur Turbolader-Position
- Der Turbolader sitzt meist direkt am Abgaskrümmer auf der heißen Seite des Motors.
- Die Verdichterseite liegt zur Ansaugung hin und führt die verdichtete Luft weiter zum Motor.
- Je nach Motorlayout kann der Turbo sehr gut sichtbar oder extrem eng verbaut sein.
- Seine Lage beeinflusst Wärmehaushalt, Ansprechverhalten und Wartungszugang deutlich.
- Bei der Fehlersuche gehören auch Ölleitungen, Ladeluftschläuche und der Ladeluftkühler dazu.
Wo der Turbolader im Motorraum sitzt
Die kurze Antwort ist: meist direkt am Abgaskrümmer oder unmittelbar daneben. Der Turbo nutzt die Energie der Abgase, deshalb muss er auf der Abgasseite sitzen, nicht im Ansaugtrakt. Auf der einen Seite strömen also heiße Abgase durch die Turbine, auf der anderen Seite verdichtet ein Verdichterrad die Frischluft für den Motor.
In vielen Serienfahrzeugen ist der Lader sehr kompakt an den Krümmer angeflanscht. Von außen wirkt das oft wie ein massiver Metallblock mit Hitzeschutzblech und mehreren Leitungen darum herum. Ich sehe in der Praxis immer wieder, dass genau diese kompakte Bauweise den Turbo auf den ersten Blick versteckt, obwohl er technisch gesehen der zentrale Baustein der Aufladung ist.
Wenn der Motor quer eingebaut ist, sitzt der Lader häufig an der Rückseite des Motors zur Spritzwand hin. Bei längs eingebauten Motoren findest du ihn oft seitlich am Zylinderkopf oder in Richtung Radhaus. Die konkrete Position hängt also stark vom Fahrzeugkonzept ab, nicht nur von der Marke oder vom Kraftstofftyp. Daraus ergibt sich direkt die nächste Frage: Woran erkennt man den Lader unter der Verkleidung überhaupt sicher?
So erkennst du ihn auf Anhieb
Ich würde bei einer Sichtprüfung immer zuerst auf vier Dinge achten: Hitzeschutz, kurze Abgaswege, Ladeluftrohre und Öl- oder Wasseranschlüsse. Ein Turbolader sitzt selten „nackt“ im Motorraum, sondern ist fast immer von Bauteilen umgeben, die seine Funktion verraten.
- Hitzeschutzbleche: Sie schirmen die enorme Temperatur der Abgasseite ab.
- Kurzes Abgasgehäuse: Der Lader sitzt nah am Krümmer und oft auch nah am Downpipe-Anschluss.
- Dicke Ladeluftschläuche: Sie führen die verdichtete Luft weiter zum Ladeluftkühler und zur Ansaugung.

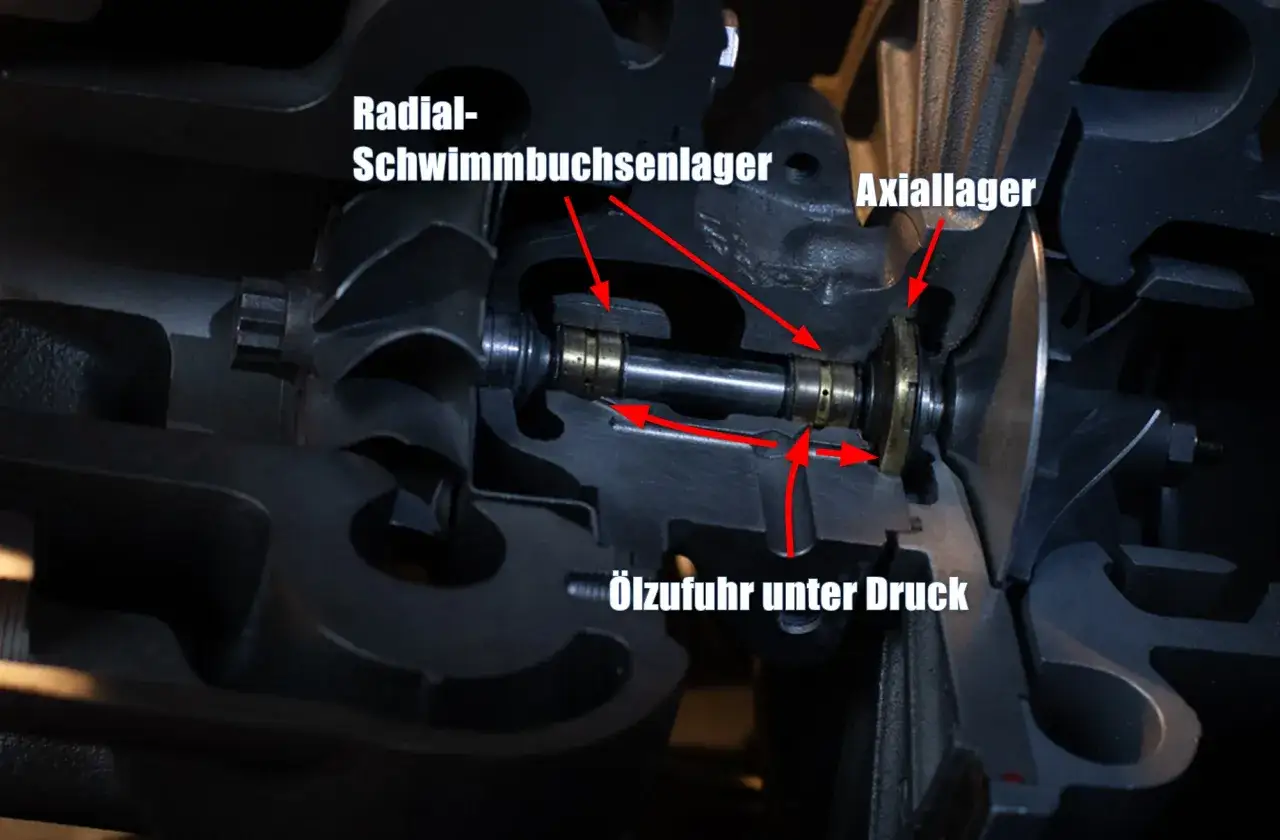

- Öl- und manchmal Wasserleitungen: Sie zeigen, dass der Lader geschmiert und häufig zusätzlich gekühlt werden muss.
- Stellglied oder Wastegate: Das ist die Regelungseinheit, die den Ladedruck beeinflusst; ein Wastegate leitet Abgas an der Turbine vorbei.
Wer nur auf den Luftfilter oder den Ansaugschlauch schaut, sucht oft an der falschen Stelle. Der Turbo gehört zur Abgasseite, auch wenn seine Wirkung erst auf der Ansaugseite sichtbar wird. Genau diese Trennung macht die Suche manchmal verwirrend, erklärt aber auch, warum die Einbaulage so viel über Temperatur und Haltbarkeit verrät.
Warum die Lage über Wärme und Haltbarkeit entscheidet
Ein Turbolader arbeitet mit sehr heißem Abgas, und das bedeutet automatisch: Die Umgebung wird thermisch stark belastet. Je näher der Lader am Krümmer sitzt, desto kürzer ist der Weg für die Abgase und desto schneller baut sich Ladedruck auf. Das ist gut für das Ansprechverhalten, aber eben auch ein Nachteil für Bauraum und Hitzemanagement.
Genau deshalb findest du in modernen Motoren oft sehr kompakte Lösungen mit engem Packaging. Das spart Platz und verbessert die Reaktion, erhöht aber die Anforderungen an Hitzeschutz, Ölversorgung und Materialqualität. Ein Turbo, der dauerhaft schlecht gekühlt oder mit schlechtem Öl versorgt wird, altert deutlich schneller. Bei manchen Motoren kommt noch ein nah platzierter Katalysator oder Partikelfilter dazu, damit der Abgasstrang schneller auf Temperatur kommt. Das hilft bei Emissionen, belastet die Umgebung des Turbos aber zusätzlich.
Auch die Regeltechnik spielt mit hinein. Ein VTG-Lader mit verstellbarer Turbinengeometrie kann das Ansprechverhalten im unteren Drehzahlbereich verbessern, weil die Leitschaufeln den Abgasstrom besser nutzen. Ein Wastegate erfüllt denselben Grundgedanken auf andere Weise: Es begrenzt den Ladedruck, indem es Abgas um die Turbine herumleitet. Die Einbaulage entscheidet also nicht nur über Platz, sondern über das gesamte thermische und dynamische Verhalten des Systems. Von dort ist es nur noch ein Schritt zur eigentlichen Zusammenarbeit von Luft und Kraftstoff.
Luft und Kraftstoff arbeiten erst mit Ladedruck zusammen
Der Turbo erhöht nicht direkt die Leistung, sondern zuerst die Luftmasse, die in den Motor gelangt. Erst wenn mehr Luft verfügbar ist, kann die Motorsteuerung auch mehr Kraftstoff sauber und kontrolliert einspritzen. Genau hier liegt der Kern des Themas Motor und Kraftstoff: Mehr Luft allein bringt noch keine Leistung, sie schafft nur die Voraussetzung dafür.
Beim Benzinmotor ist das Verhältnis von Luft und Kraftstoff besonders sensibel, weil das Gemisch sauber verbrennen muss und die Klopfgrenze eine Rolle spielt. Beim Dieselmotor ist mehr Frischluft vor allem wichtig, damit die zusätzliche Einspritzmenge sauber verbrennen kann. In beiden Fällen gilt: Ohne passende Luftversorgung kann der Motor den Kraftstoff nicht sinnvoll nutzen.

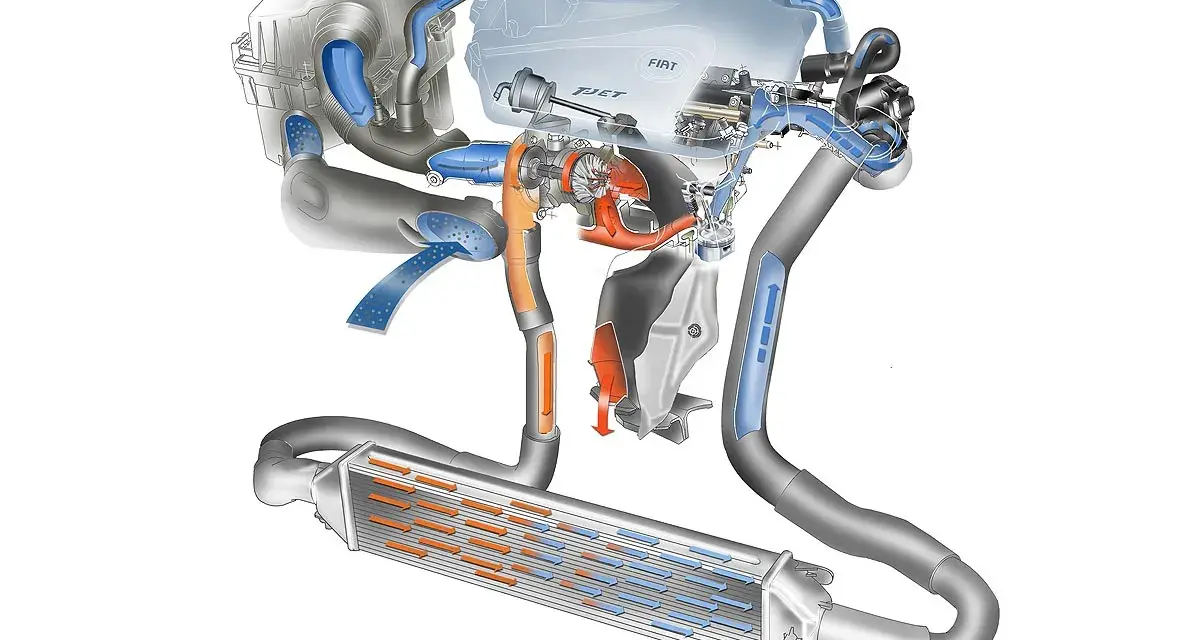

Der Ladeluftkühler ist dabei kein Nebendarsteller. Er senkt die Temperatur der verdichteten Luft, damit sie dichter wird und der Motor weniger zu kämpfen hat. Wer einen Leistungsverlust spürt, sollte deshalb nicht nur an den Turbo selbst denken, sondern auch an die Schläuche, den Kühler, das Ansaugsystem und mögliche Leckagen. Genau diese Zusammenhänge werden verständlicher, wenn man die Unterschiede je nach Motorbauart betrachtet.
Wie sich die Position je nach Motorbauart verändert
Die Frage nach dem Einbauort lässt sich nur sauber beantworten, wenn man das Motorkonzept kennt. Quer eingebaut, längs eingebaut, V-Motor oder Speziallösung: Jede Variante schiebt den Turbo an eine andere Stelle und verändert die Zugänglichkeit deutlich.
| Motorbauart | Typische Lage des Turbos | Was das praktisch bedeutet |
|---|---|---|
| Quer eingebauter Reihenmotor | Oft zur Spritzwand hin oder seitlich eng am Krümmer | Meist schlechter Zugang, viele Arbeiten gehen besser von unten |
| Längs eingebauter Reihenmotor | Häufig seitlich am Zylinderkopf oder in Richtung Radhaus | Etwas mehr Platz, aber die Abgasseite bleibt thermisch stark belastet |
| V-Motor | Je nach Konzept außen an den Bänken oder als Hot-V zwischen den Zylinderbänken | Hot-V ist sehr kompakt und reaktionsschnell, aber deutlich schwieriger zu warten |
| Biturbo-Anlage | Ein Lader pro Zylinderbank oder zwei kompakte Lader an unterschiedlichen Positionen | Bessere Abstimmung möglich, dafür mehr Leitungen, mehr Bauteile und mehr Fehlerquellen |
| Sonderlösungen | Selten auch weiter vom Motor entfernt, etwa bei Umbauten oder Spezialfahrzeugen | Mehr Verrohrung, längere Wege und höhere Anforderungen an die Abstimmung |
Gerade die Hot-V-Bauweise zeigt gut, wie stark die Einbaulage die Konstruktion beeinflusst: Der Lader sitzt dann zwischen den Zylinderbänken, also dort, wo die Abgase direkt zusammenlaufen. Das verbessert die Reaktion, macht Servicearbeiten aber unangenehmer. Deshalb sollte man nicht nur fragen, wo der Turbo sitzt, sondern auch, wie gut man später noch an ihn herankommt.
Typische Fehler bei Diagnose, Wartung und Austausch
Die häufigsten Fehler entstehen nicht am Turbo selbst, sondern bei der Einschätzung seines Umfelds. Ich sehe regelmäßig, dass ein Lader vorschnell als defekt eingestuft wird, obwohl die Ursache woanders liegt. Ein gerissener Ladeluftschlauch, ein undichter Krümmer, ein verstopfter Luftfilter oder Probleme mit der Ölversorgung können ähnliche Symptome auslösen.
- Der Turbolader wird mit dem Ansaugtrakt verwechselt, obwohl er auf der Abgasseite sitzt.
- Nach der Fahrt wird direkt am heißen Lader gearbeitet, obwohl Hitzeschutz und Restwärme ernst zu nehmen sind.
- Beim Austausch werden Ölzulauf und Ölrücklauf nicht sauber geprüft, obwohl genau dort Folgeschäden entstehen können.
- Es wird nur der Lader ersetzt, aber kein Blick auf Luftfilter, Ladeluftkühler und Dichtungen geworfen.
- Ein schwacher Ladedruck wird sofort als Turboschaden gedeutet, obwohl oft ein Leck oder ein Stellproblem vorliegt.
Mein praktischer Grundsatz ist simpel: Erst das System prüfen, dann das Bauteil verurteilen. Ein Turbolader ist selten isoliert defekt; meist zeigt er nur, dass irgendwo im Abgas- oder Luftpfad etwas nicht stimmt. Genau deshalb lohnt es sich, die Position des Laders mit der Diagnose mitzudenken und nicht nur nach einem einzelnen Geräusch zu suchen.
Was du aus der Lage des Turbos für den Alltag mitnimmst
Wenn ich einen Turbo unter der Haube beurteile, denke ich immer in zwei Richtungen: Wo kommt die Energie her, und wohin geht die verdichtete Luft weiter? Diese einfache Perspektive verhindert viele Fehleinschätzungen. Der Turbolader sitzt auf der heißen Abgasseite, arbeitet aber für die Ansaugseite. Wer das versteht, liest den Motorraum mit deutlich mehr Sicherheit.
Für den Alltag heißt das vor allem: Nach harter Fahrt nicht unüberlegt an den Lader fassen, bei Leistungsverlust immer den gesamten Luft- und Abgasweg mitprüfen und bei Arbeiten am Motor die Leitungen rund um den Turbo respektieren. Dann wird aus einer scheinbar einfachen Standortfrage eine brauchbare Diagnosehilfe. Genau darin liegt der eigentliche Nutzen, wenn man weiß, wo der Turbolader sitzt und was seine Umgebung über den Zustand des Motors verrät.
