Die richtige Antwort auf die Frage nach dem Sitz der Lichtmaschine ist meist einfacher, als viele denken: Sie sitzt fast immer direkt am Motor und wird über den Keilrippenriemen angetrieben. Entscheidend ist aber nicht nur der Ort, sondern auch, wie man sie im Motorraum erkennt, warum sie bei manchen Autos sofort sichtbar ist und bei anderen fast verschwindet, und welche Rolle sie für Bordnetz und Klimasystem spielt. Genau darum geht es hier - praxisnah, ohne Werkstattjargon, aber mit den Details, die beim Suchen wirklich helfen.
Die wichtigsten Punkte auf einen Blick
- Die Lichtmaschine sitzt in den meisten Verbrennern am Motor, meist auf der Seite des Keilrippenriemens.
- Optisch erkennt man sie oft an einem Aluminiumgehäuse, einer Riemenscheibe und einem dicken Pluskabel.
- Je nach Motorbauart kann sie von oben gut sichtbar, seitlich versteckt oder nur von unten erreichbar sein.
- In vielen Fahrzeugen treiben Riemen auch Klimakompressor, Wasserpumpe oder andere Nebenaggregate an.
- Eine leuchtende Batteriekontrolllampe deutet häufig auf ein Problem im Ladesystem hin, nicht nur auf eine schwache Batterie.
- Bei Mildhybriden und 48-Volt-Systemen sieht der Aufbau oft anders aus als bei klassischen Fahrzeugen.
Die Lichtmaschine sitzt am Motor, nicht an der Batterie

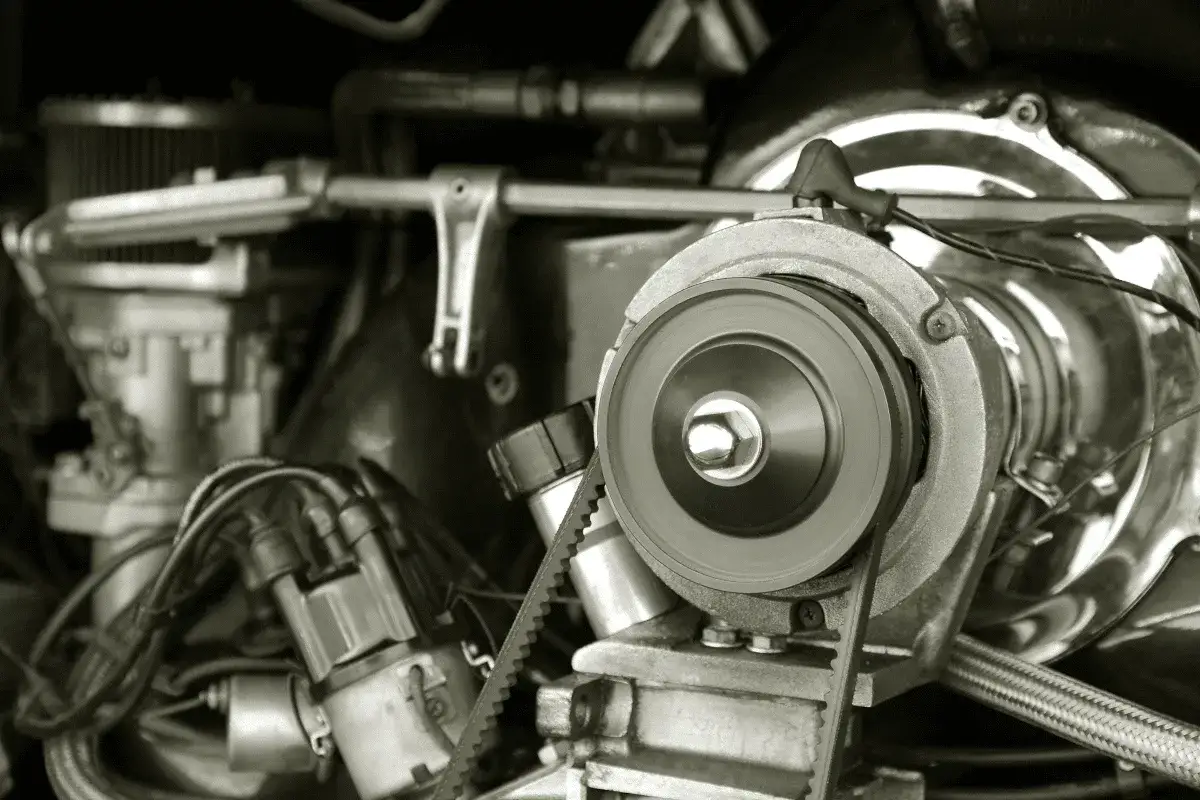

Im Normalfall suchst du die Lichtmaschine nicht im Bereich der Batterie, sondern direkt am Motorblock oder an der Stirnseite des Motors. Sie ist ein Nebenaggregat des Verbrennungsmotors und wird mechanisch angetrieben, damit sie während der Fahrt Strom für Bordnetz und Batterie erzeugen kann. Ich würde im Motorraum immer zuerst dem Keilrippenriemen folgen - das ist in der Praxis der schnellste Weg.
Typisch ist: Die Lichtmaschine sitzt relativ tief oder seitlich am Motor, damit sie sauber in den Riementrieb passt. Genau deshalb ist sie bei manchen Autos sofort sichtbar und bei anderen nur mit Taschenlampe, Spiegel oder Blick von unten erkennbar. Der Einbauort hängt stark davon ab, wie der Motor im Fahrzeug liegt und wie eng der Motorraum verpackt ist.
| Fahrzeuglayout | Typischer Sitz der Lichtmaschine | Was das für die Suche bedeutet |
|---|---|---|
| Quermotor mit Frontantrieb | Häufig vorn seitlich am Motor, oft relativ tief | Oft gut über den Radkasten oder von unten erreichbar |
| Längsmotor mit Heck- oder Allradantrieb | Meist seitlich am Motor, manchmal näher an der Spritzwand | Von oben nicht immer sofort sichtbar, dafür oft klar im Riementrieb zu finden |
| Kompakte Moderne mit viel Abdeckung | Am Motor, aber hinter Kunststoffabdeckungen oder Nebenaggregaten verborgen | Ohne Abdeckung oder Unterfahrschutz sieht man oft nur einen Teil |
Wer die Grundposition verstanden hat, findet die Lichtmaschine deutlich schneller - und genau an dieser Stelle lohnt sich der Blick auf die sichtbaren Merkmale im Motorraum.
So erkennst du die Lichtmaschine im Motorraum

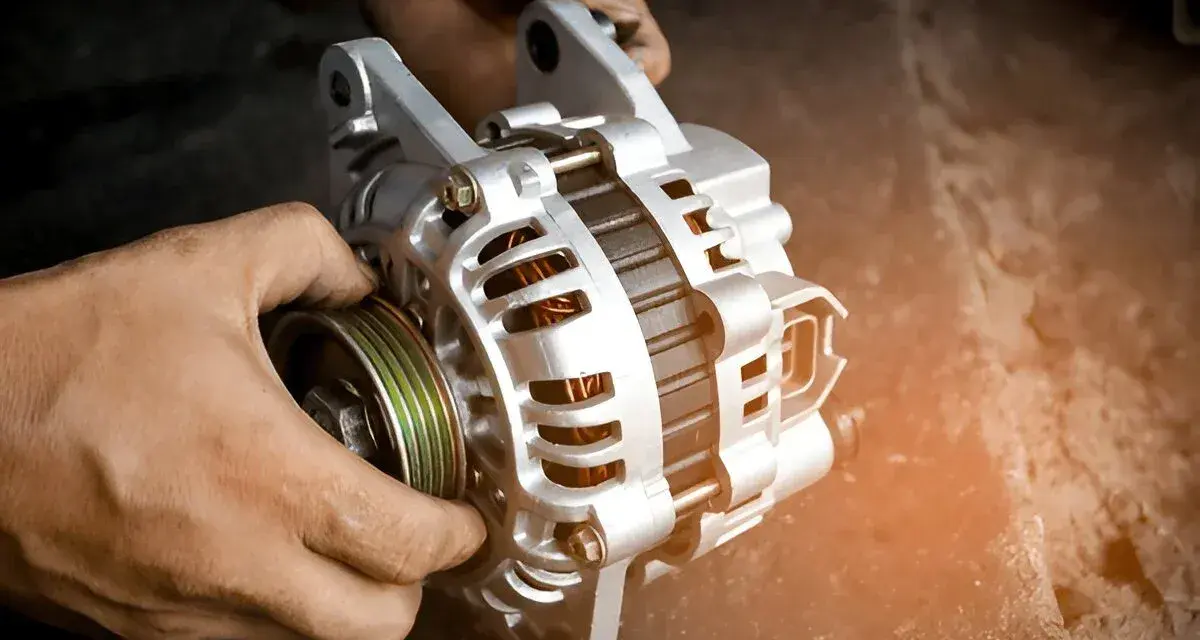

Die Lichtmaschine ist meist ein rundes oder ovales Metallgehäuse, häufig aus Aluminium, mit Lüftungsschlitzen und einer sichtbaren Riemenscheibe an der Vorderseite. Daran führen in der Regel ein dicker elektrischer Anschluss und ein kleinerer Stecker. Der dicke Anschluss ist das Pluskabel für die Ladung, der Stecker gehört zur Regelung und zur Kommunikation mit dem Bordnetz.
- Suche nach der Riemenscheibe am Keilrippenriemen.
- Folge dem Riemen vom Motor aus - die Lichtmaschine hängt oft an einem der ersten sichtbaren Aggregate.
- Achte auf das typische Alugehäuse mit Kühlöffnungen.
- Prüfe, ob ein dickes Kabel direkt zum Gehäuse führt.
- Verwechsle sie nicht mit dem Klimakompressor: Der hat oft eine Kupplung oder eine deutlich andere Form.
Ein praktischer Trick: Wenn du den Riemenverlauf erkennst, hast du die Hälfte der Arbeit schon erledigt. Beim Öffnen der Motorhaube sieht man die Lichtmaschine oft nicht als erstes Bauteil, aber fast immer als Teil eines klaren Riemenwegs. Gerade bei enger Bauweise ist das zuverlässiger als das Suchen nach einem bestimmten "großen runden Teil".
Warum der Einbauort je nach Auto stark variiert
Die Position ist nicht genormt. Sie hängt vom Motortyp, vom Antriebskonzept und von der Platzverteilung im Vorderwagen ab. Ein kleiner Quermotor im Kompaktauto bietet oft weniger Raum als ein längs eingebauter Motor in einer größeren Limousine. Deshalb sitzt die Lichtmaschine je nach Konstruktion mal oben, mal unten, mal seitlich und gelegentlich sogar recht nah an der Spritzwand.
Auch moderne Packaging-Entscheidungen spielen eine Rolle: Turboaufladung, größere Abgasanlagen, Start-Stopp-Technik und zusätzliche Sensorik drücken die Nebenaggregate enger zusammen. Dadurch verschwindet die Lichtmaschine oft hinter Verkleidungen oder unter Ansaugrohren. Bei manchen Fahrzeugen kommst du praktisch nur über den Radkasten oder von unten an das Bauteil heran.
- Bei Quermotoren ist der Zugang häufig beengt, weil viele Bauteile auf einer Fahrzeugseite sitzen.
- Bei Längsmotoren ist der Generator manchmal besser sichtbar, aber nicht automatisch leichter erreichbar.
- Bei Fahrzeugen mit vielen Abdeckungen hilft oft erst das Entfernen einer Motorabdeckung.
- Bei Hybrid- und 48-Volt-Lösungen kann der klassische Generator teilweise durch einen Startergenerator ersetzt sein.
Genau deshalb bringt eine pauschale Antwort nur begrenzt weiter. Wer wirklich sicher gehen will, schaut nicht nur auf den Motorraum, sondern auf den kompletten Riementrieb - dort wird der Aufbau am deutlichsten.
Was der Keilrippenriemen mit Klima und Stromversorgung zu tun hat
Die Lichtmaschine arbeitet nicht isoliert. Sie ist Teil des Riementriebs, also des Systems, das mechanische Energie des Motors auf Nebenaggregate überträgt. Bosch beschreibt den Keilrippenriemen genau in diesem Zusammenhang als Antrieb für Lichtmaschine, Klimakompressor, Kühlmittelpumpe und weitere Verbraucher am Motor. Das ist für die Suche wichtig, weil du die Lichtmaschine oft erst findest, wenn du die anderen Aggregate im gleichen Bereich einordnest.
| Bauteil | Wofür es relevant ist | Woran du es oft erkennst |
|---|---|---|
| Lichtmaschine | Lädt die Batterie und versorgt das Bordnetz | Alugehäuse, Riemenscheibe, elektrischer Anschluss |
| Klimakompressor | Erzeugt Kälte für die Klimaanlage | Oft größerer Kompressor mit Leitungen für Kältemittel |
| Wasserpumpe | Zirkuliert Kühlmittel im Motor | Je nach Motor am gleichen Riemen oder anders angetrieben |
| Spannrolle / Umlenkrolle | Hält den Riemen auf Spannung und führt ihn | Freilaufende Rolle ohne elektrischen Anschluss |
Für die Praxis heißt das: Wenn die Klimaanlage ausfällt, der Riemen quietscht oder die Batterielampe aufleuchtet, lohnt der Blick auf den gesamten Riementrieb. Ich prüfe dabei immer zuerst, ob der Riemen sauber läuft und ob Spannrolle oder Umlenkrolle auffällig sind - denn nicht jedes Symptom kommt direkt von der Lichtmaschine selbst.
Woran du ein Problem mit der Lichtmaschine erkennst
Der ADAC weist darauf hin, dass eine dauerhaft leuchtende Batteriekontrolllampe häufig auf ein Problem im Ladesystem hindeutet. Das ist ein wichtiger Hinweis, denn viele Fahrer denken zuerst nur an die Batterie. In Wirklichkeit kann auch der Generator, der Riemen oder der Freilauf die Ursache sein.
- Batterielampe leuchtet während der Fahrt oder geht nach dem Start nicht aus.
- Innenraumlicht flackert oder wird bei höherer Last sichtbar schwächer.
- Die Batterie wirkt plötzlich leer, obwohl das Auto zuletzt gefahren wurde.
- Es gibt Quietsch- oder Schleifgeräusche aus dem Bereich des Riementriebs.
- Elektrische Verbraucher wie Gebläse, Sitzheizung oder Klima verhalten sich unruhig.
So prüfst du sie sinnvoll, ohne etwas zu beschädigen
Die gute Nachricht: Eine erste Kontrolle ist auch ohne Spezialwerkzeug möglich. Wichtig ist nur, sauber und vorsichtig vorzugehen. Ich würde nie mit laufendem Motor in den Riementrieb greifen. Die Lichtmaschine sitzt zwar mechanisch außen am Motor, aber genau das macht den Bereich auch gefährlich.
- Motor aus, Zündung aus, Schlüssel abziehen.
- Motorabdeckung abnehmen, falls vorhanden.
- Den Verlauf des Keilrippenriemens verfolgen.
- Nach dem Generatorgehäuse, der Riemenscheibe und dem dicken Pluskabel suchen.
- Riemen, Spannrolle und sichtbare Stecker auf Beschädigungen prüfen.
- Bei Unsicherheit von unten oder durch den Radkasten nachsehen.
Wenn die Lichtmaschine sichtbar ist, heißt das noch nicht, dass sie leicht ausgebaut werden kann. In manchen Autos ist der Zugang trotz sichtbarer Position schlecht, weil Halter, Schläuche oder der Rahmen im Weg sind. Genau dort trennt sich die einfache Sichtprüfung von der echten Reparatur. Für eine schnelle Diagnose reicht das aber meistens schon: Sichtbarer Schaden am Riemen, lose Steckverbindung oder auffällige Geräusche geben oft den ersten klaren Hinweis.
Was dir die Suche im Motorraum Zeit spart
Am schnellsten findest du die Lichtmaschine, wenn du systematisch vorgehst: erst den Riementrieb prüfen, dann das Gehäuse mit den Lüftungsschlitzen suchen und zuletzt die elektrischen Anschlüsse anschauen. Wenn du den Motorcode oder die Fahrzeugausstattung kennst, kannst du den Aufbau deutlich schneller einordnen, weil manche Varianten den Generator gut sichtbar, andere sehr versteckt verbauen. Gerade bei modernen Fahrzeugen ist es normal, dass die Lichtmaschine nicht auf den ersten Blick auffällt.
Für die Praxis bleibt die einfache Regel: Folge dem Riemen, suche das Aluminiumgehäuse und prüfe den Ladehinweis im Cockpit. Wenn dazu noch Klimaausfall oder Riemengeräusche kommen, liegt das Problem oft im selben Bereich. Wer so vorgeht, spart sich unnötiges Suchen und erkennt schneller, ob nur eine Sichtkontrolle reicht oder ob der Wagen in die Werkstatt sollte.
