Der Klimakompressor ist das Bauteil, das aus einer funktionierenden Klimaanlage erst eine wirksame macht. Er sitzt bei vielen Autos im Motorraum, aber die genaue Position hängt von Motortyp, Antrieb und Fahrzeugarchitektur ab. Ich zeige dir, wie du ihn findest, woran du ihn erkennst und welche elektrischen Fehlerbilder oft fälschlich als Kompressorschaden gedeutet werden.
Die Lage des Kompressors entscheidet über Sichtbarkeit, Zugänglichkeit und Diagnose
- Beim klassischen Verbrenner sitzt der Kompressor meist vorne am Motor und hängt am Keilrippenriemen.
- Bei Quermotoren ist der Zugang oft nur von unten oder über den Radkasten sinnvoll.
- Hybrid- und Elektrofahrzeuge nutzen häufig elektrische Kompressoren mit Hochvolt-Anschluss statt Riemenantrieb.
- Ein Kompressor lässt sich an Aluminiumleitungen, Riemenscheibe oder orangefarbenen Hochvoltleitungen erkennen.
- Wenn die Anlage nicht kühlt, ist nicht immer der Verdichter selbst defekt; Elektrik, Sensorik und Kältemittelstand gehören zur Diagnose.
- Für Austausch und Befüllung braucht man in der Regel Werkstatttechnik, nicht nur Handwerkzeug.
So findest du den Klimakompressor im Motorraum

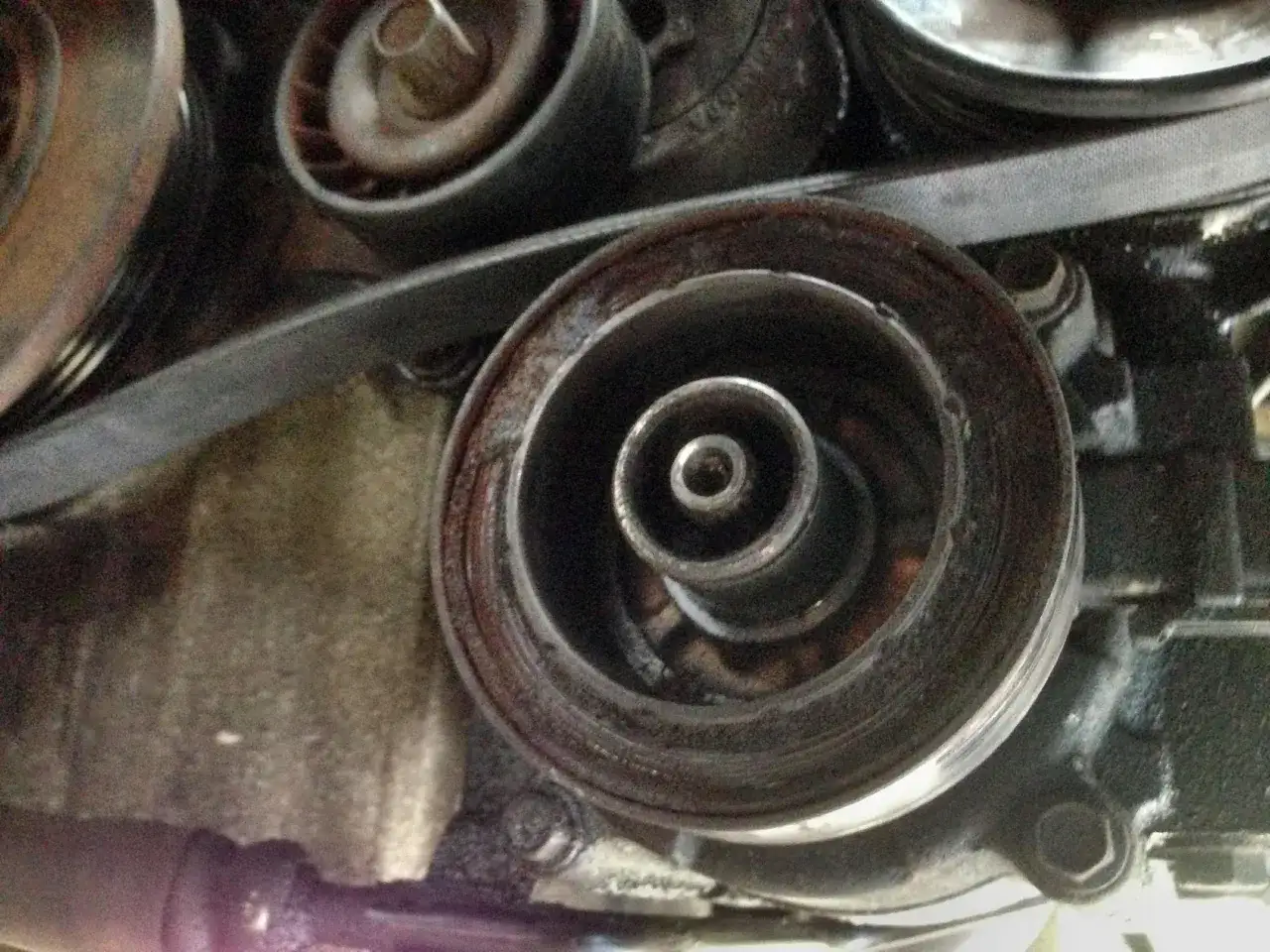

Bei den meisten Verbrennern gehe ich zuerst vom Riementrieb aus. Folge vom Kurbelwellenrad aus dem Keilrippenriemen: Dort hängen oft Lichtmaschine, Spannrolle und eben der Klimakompressor. Er sitzt häufig tiefer als die Lichtmaschine und ist deshalb von oben nicht sofort zu sehen. Wenn der Bauraum eng ist, hilft der Blick von unten oder durch den Radkasten deutlich schneller als langes Suchen unter der Haube.
- Motorhaube öffnen und den Keilrippenriemen verfolgen.
- Auf ein Aluminiumgehäuse mit zwei Kältemittelleitungen achten.
- Nach Riemenscheibe oder Magnetkupplung suchen.
- Bei verdecktem Einbau Unterfahrschutz oder Radhausschale prüfen.
Wichtig ist: Nicht der Kühler vorne an der Fahrzeugfront ist der Kompressor, sondern meist der Kondensator. Genau an diesem Punkt vertauschen viele die Bauteile. Sobald du das sauber trennst, wird die Suche deutlich einfacher, und die Bauart des Fahrzeugs erklärt oft schon den Rest. Deshalb lohnt sich im nächsten Schritt der Blick auf die Unterschiede zwischen den Fahrzeugarchitekturen.
Warum die Einbaulage je nach Fahrzeug anders ist
Die Frage nach der Position lässt sich ohne Fahrzeugtyp nur ungenau beantworten, weil der Bauraum je nach Antrieb anders verteilt ist. In der Werkstatt schaue ich deshalb zuerst auf die Grundarchitektur: Quermotor, Längsmotor, Hybrid oder reines Elektrofahrzeug. Daraus ergibt sich fast immer, wo der Verdichter sitzt und wie gut man an ihn herankommt.
| Fahrzeugtyp | Typische Einbaulage | Was das für die Praxis bedeutet |
|---|---|---|
| Verbrenner mit Quermotor | Tief vorne am Motor, oft radhausnah | Von oben nur eingeschränkt sichtbar, Unterboden oder Radkasten helfen häufig weiter |
| Verbrenner mit Längsmotor | Seitlich am Motorblock, oft unterhalb der Lichtmaschine | Die Riementrieb-Seite verrät den Weg zum Kompressor, die Zugänglichkeit variiert stark |
| Hybrid und Plug-in-Hybrid | Meist im Vorderwagen, teils als elektrischer Kompressor | Der Antrieb ist nicht immer riemenbasiert, die Steuerung läuft stärker über Elektronik |
| Elektrofahrzeug | Elektrisch angetrieben im Vorderwagen oder im Klimamodul | Orange Hochvolt-Leitungen und kompakte Bauform sind typische Erkennungsmerkmale |
Gerade bei Hybriden und E-Autos ist der alte Merksatz „vorne am Motorblock“ nur noch bedingt brauchbar. Der Kompressor kann dort zwar weiterhin sitzen, aber eben nicht mehr als riemengetriebenes Nebenaggregat, sondern als eigenständig angesteuertes Hochvolt-Bauteil. Genau deshalb führt der reine Blick auf den Motor bei modernen Fahrzeugen manchmal in die Irre. Sobald die Bauart klar ist, lässt sich das Bauteil viel schneller identifizieren.
Woran du den Verdichter sicher erkennst

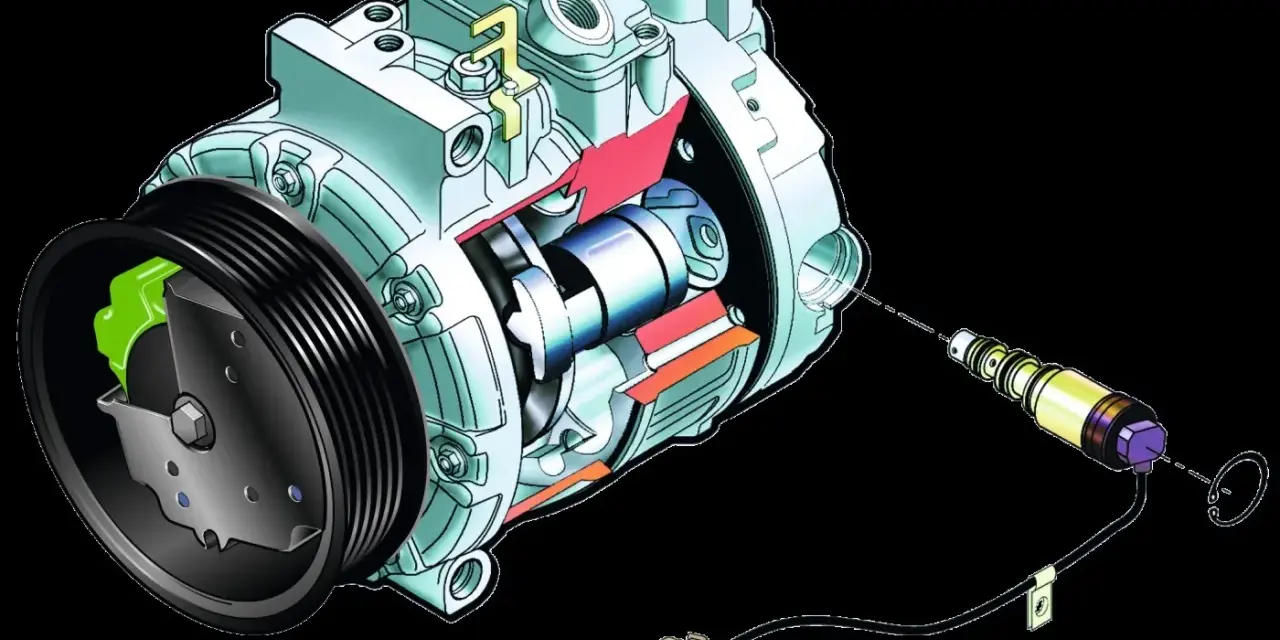

Wenn der Kompressor nicht sofort ins Auge springt, helfen drei Merkmale. Erstens: zwei Kältemittelleitungen, meist eine dickere und eine dünnere, gehen direkt in das Bauteil. Zweitens: Bei klassischen Anlagen gibt es eine Riemenscheibe, oft mit Kupplungsfläche. Drittens: Das Gehäuse ist meist aus Aluminium und deutlich massiver als eine Spannrolle.
- Riemenscheibe oder Kupplung bei älteren, riemengetriebenen Anlagen
- Elektrischer Stecker oder Ventilanschluss bei moderneren, variablen Kompressoren
- Ölige Spuren an Anschlüssen, die auf Undichtigkeiten hinweisen können
- Viel tiefere Einbaulage als Lichtmaschine oder Servopumpe bei vielen Fahrzeugen
- Orange Leitungen bei Hochvolt-Systemen im Elektro- oder Hybridbereich
Wenn ich mir unsicher bin, nehme ich nicht den halben Vorderwagen auseinander, sondern vergleiche die sichtbaren Teile mit der Teilezeichnung zum Fahrzeug oder mit der Fahrgestellnummer. Das spart Zeit und verhindert, dass man Kühlerpaket, Kondensator und Kompressor durcheinanderwirft. Von dort ist der Schritt zur eigentlichen Diagnose nur noch klein.
Elektrik, Steuerung und typische Fehlerbilder
Dass der Kompressor an der richtigen Stelle sitzt, heißt noch nicht, dass er auch läuft. In vielen Fällen ist nicht der Verdichter selbst das Problem, sondern die Ansteuerung: Sicherung, Relais, Drucksensor, Magnetkupplung, Regelventil oder Kabelbaum. Bei variablen Kompressoren kann der mechanische Teil intakt sein, obwohl die Anlage praktisch keine Kühlleistung bringt.
| Symptom | Häufige Ursache | Was ich zuerst prüfe |
|---|---|---|
| Klimaanlage bläst warm | Kältemittelmangel, Druckabschaltung, fehlendes Freigabesignal | Druckwerte, Sichtprüfung auf Lecks, Fehlerspeicher |
| Kompressor schaltet nicht ein | Sicherung, Relais, Magnetkupplung, Kabelbruch | Spannungsversorgung und Stecker am Kompressor |
| Schleifende oder mahlende Geräusche | Lagerschaden, blockierender Kompressor, Riemenproblem | Riemenscheibe, Freigängigkeit, Spannrolle |
| Anlage taktet auffällig oft | Drucksensor, Regelventil oder zu wenig Kältemittel | Sensorwerte und Kältemittelmenge |
Gerade bei E-Fahrzeugen kommt noch ein Punkt dazu: Der Kompressor wird nicht über den Motorriemen, sondern elektrisch versorgt. Dann sind Hochvolt-Leitungen, Steuergerät und Isolationsüberwachung relevant. Wer hier wie an einem klassischen Verbrenner arbeitet, übersieht schnell die eigentliche Ursache. Wenn du dabei schon auffällige Geräusche, Leckspuren oder einen blockierten Riementrieb findest, lohnt sich die Frage nach Aufwand und Kosten als Nächstes.
Wann sich Prüfung und Austausch nur in der Werkstatt lohnen
Beim Klimasystem ist die Position des Kompressors nicht nur eine Frage des Findens, sondern auch der Reparaturzugänglichkeit. Sitzt er tief am Motor oder in einer engen Fahrzeugfront, steigen Arbeitszeit und Kosten schnell. Als grobe Orientierung liegen ein einfacher Klimaservice häufig bei 80 bis 250 Euro, während ein Kompressorwechsel je nach Fahrzeug oft zwischen 500 und 1.500 Euro kostet. Kommt ein elektrischer Hochvolt-Kompressor dazu, ist der Aufwand meist höher, weil die Werkstatt dafür passend qualifiziert sein muss.
| Arbeit | Typische Spanne | Kommentar |
|---|---|---|
| Klimacheck / Funktionsprüfung | 20 bis 50 Euro | Sinnvoll bei Verdacht auf Druck- oder Schaltprobleme |
| Klimaservice mit Befüllung | 80 bis 250 Euro | Stark abhängig von Kältemittel und Fahrzeug |
| Kompressorwechsel | 500 bis 1.500 Euro | Arbeitszeit und Zusatzteile treiben den Preis |
| Zusatzarbeiten wie Spülen, Trockner oder Dichtungen | oft zusätzlich | Wichtig, wenn der alte Kompressor gefressen hat oder Abrieb im System ist |
Ich lasse einen Austausch vor allem dann nicht halbgar erledigen, wenn der alte Kompressor mechanisch festgeht. Dann reicht ein Neuteil allein oft nicht, weil Späne oder Ölprobleme den nächsten Schaden vorbereiten. Genau hier trennt sich eine saubere Instandsetzung von einem schnellen, später teuren Provisorium.
Welche Kontrollen ich vor dem Teilekauf zuerst machen würde
Vor dem Teilekauf prüfe ich immer vier Dinge: die genaue Teilenummer über die Fahrgestellnummer, die Art des Kältemittels, den Zustand von Riemen und Spannrolle sowie die Frage, ob der Fehler elektrisch oder mechanisch ist. Gerade bei elektronisch geregelten oder elektrischen Kompressoren entscheidet diese Einordnung darüber, ob du überhaupt am richtigen Bauteil suchst.
- Fahrzeugdaten und Motorkennbuchstaben mit der Explosionszeichnung abgleichen
- Kältemitteltyp und Füllmenge prüfen
- Sichtkontrolle auf Leckspuren, lockere Stecker und beschädigte Leitungen
- Riementrieb, Spannrolle und Umlenkrollen mitbewerten
- Bei E- und Hybridfahrzeugen Hochvolt-System nicht improvisiert öffnen
Am Ende ist die Antwort meist einfacher, als es zunächst wirkt: Der Klimakompressor sitzt in vielen Autos gut versteckt vorne am Motor, bei modernen Antrieben aber oft als eigenständiges, elektrisch angesteuertes Aggregat. Wer zuerst die Fahrzeugarchitektur, dann die Sichtmerkmale und zuletzt die Ansteuerung prüft, findet die Ursache deutlich schneller und vermeidet unnötige Teilekäufe.
