Im Fahrzeug laufen heute Komfort, Klima, Diagnose und Energieverwaltung über ein enges Netz aus Steuergeräten zusammen. Der Begriff gateway kfz meint im Alltag das zentrale Gateway-Steuergerät, das diese Kommunikation ordnet, freigibt und an die richtigen Domänen weiterleitet. Genau dort entstehen viele der typischen Fehlerbilder, die in der Werkstatt zuerst unscheinbar wirken, aber gleich mehrere Funktionen gleichzeitig lahmlegen.
Die wichtigsten Punkte zum Gateway im Fahrzeug
- Das Gateway verteilt Daten zwischen CAN, LIN, Ethernet und Diagnosezugängen.
- Gerade bei Klima und Komfort fallen Ausfälle oft nicht einzeln auf, sondern als Paket.
- Typische Hinweise sind Kommunikationsfehler, ausgefallene Anzeigen, defekte Komfortfunktionen oder ein Notlauf der Klimaregelung.
- Eine saubere Diagnose beginnt mit Fehlerspeicher, Spannungsversorgung, Masse und Busprüfung.
- Nach einem Tausch sind Codierung, Verbauliste und Softwarestand oft wichtiger als viele erwarten.
- Bei neuen Fahrzeugarchitekturen wird das Gateway stärker zum Sicherheits- und Datenknoten als zum simplen Verteiler.
Was das Gateway im Bordnetz tatsächlich macht
Das Gateway ist kein Bauteil, das selbst „Klima“ oder „Elektrik“ regelt. Es ist die Vermittlungsstelle zwischen den einzelnen Steuergeräten, also der Knotenpunkt, an dem Informationen sortiert, gefiltert und weitergeleitet werden. Bosch beschreibt das zentrale Gateway sinngemäß genau so: als Kommunikationsknoten, der auch Diagnoseanfragen an die Fahrzeugdomänen routet. Ich halte das für die sauberste Denkweise, weil sie die Funktion auf den Punkt bringt.
Praktisch bedeutet das: Das Gateway entscheidet, welche Nachrichten von einem Steuergerät zum nächsten dürfen, welche Systeme beim Aufwecken des Fahrzeugs aktiv werden und welche Daten für Diagnose oder Online-Funktionen sichtbar sind. In modernen Fahrzeugen schützt es außerdem Bereiche, die nicht direkt miteinander sprechen sollen. Dadurch wird das Bordnetz übersichtlicher, sicherer und deutlich effizienter als bei einer komplett starren Punkt-zu-Punkt-Verdrahtung.
| Bus | Typischer Bereich | Rolle des Gateways |
|---|---|---|
| CAN / CAN FD | Komfort, Antrieb, Diagnose, zentrale Fahrzeugfunktionen | Priorisiert Nachrichten und leitet sie zwischen den Domänen weiter |
| LIN | Einfache Aktoren wie Klappensteller, Sitzfunktionen, Fensterheber oder Klima-Teilkomponenten | Bindet kostengünstige Nebenverbraucher an ein übergeordnetes Steuergerät an |
| Ethernet | Highspeed-Diagnose, Kameras, zentrale Rechner, Software-Updates | Transportiert große Datenmengen und verbindet neue Architekturformen |
Gerade die Mischung aus CAN und LIN ist im Alltag wichtig. CAN trägt die zentralen Fahrzeuginformationen, LIN versorgt häufig die kleineren, günstigeren Aktoren. Das Gateway hält diese Ebenen zusammen. Sobald man das verstanden hat, ist auch klar, warum ein Fehler an dieser Stelle nicht nur „ein Steuergerät“ betrifft, sondern mehrere Systeme gleichzeitig aus dem Tritt bringen kann. Genau das führt direkt zur Frage, warum die Klimaanlage davon so stark abhängt.
Warum Elektrik und Klima am selben Netz hängen
Die Klimaanlage ist elektrisch längst kein isoliertes System mehr. Das Bedienteil sendet Sollwerte, Sensoren liefern Innen- und Außentemperaturen, Stellmotoren bewegen die Luftklappen, und das Gateway verteilt diese Informationen an die passenden Steuergeräte. In vielen Fahrzeugen laufen die Klappenantriebe über LIN, während Temperatur- und Betriebsdaten über CAN oder Ethernet mit dem Rest des Fahrzeugs sprechen. Das spart Kabel, Gewicht und Kosten, ist aber nur dann sauber, wenn die Kommunikation stabil bleibt.
Im Werkstattalltag sehe ich dabei drei typische Ebenen:
- Die Klimaregelung selbst, also Gebläse, Mischklappen, Umluft und Defrost.
- Die Bordelektrik, also Batterie, Ladespannung, Komfortfunktionen und Schlaf-/Wachlogik.
- Das Thermomanagement, vor allem bei Hybrid- und Elektrofahrzeugen mit Batterie- und Leistungselektronik-Kühlung.
Wenn eine dieser Ebenen ausfällt, ist das Symptom nicht immer eindeutig. Eine Klimaanlage, die plötzlich nur noch auf die Frontscheibe bläst, muss nicht an einem defekten Kompressor scheitern. Oft steckt ein Kommunikationsproblem dahinter, und das System wechselt bewusst in einen Ersatzmodus. Umgekehrt gilt aber auch: Wenn die Luft zwar geregelt wird, aber die Kühlleistung schlecht ist, liegt die Ursache häufig eher im Kältemittelkreis, bei Drucksensoren oder am Verdichter. Das Gateway ist dann nicht der erste Verdacht. Diese Unterscheidung spart Zeit und verhindert Fehlteile.
Gerade deshalb ist der Zusammenhang zwischen Elektrik und Klima so wichtig: Erst wenn die Kommunikation stimmt, lohnt sich der Blick auf die eigentliche Klimatechnik. Von dort ist es nur ein kleiner Schritt zu den typischen Symptomen, die ein Fehler im Netz auslöst.
So äußert sich ein Problem im Alltag
Ein defektes oder gestörtes Gateway kündigt sich selten mit einer einzigen, sauberen Warnung an. Häufig fallen mehrere Funktionen gleichzeitig aus, oder das Fahrzeug verhält sich nur noch teilweise plausibel. Genau das macht die Diagnose tückisch. Ein Kommunikationsfehler sieht im Fehlerspeicher oft dramatischer aus, als er am Anfang tatsächlich ist.
| Symptom | Mögliche Ursache | Was ich zuerst prüfe |
|---|---|---|
| Mehrere Steuergeräte sind nicht erreichbar | Gateway, Sicherung, Masseproblem, Schlaf-/Wachfehler | Versorgung, Massepunkte, OBD-Pfad, Fehler in den U-Codes |
| Klima läuft nur noch auf Defrost | Notlauf der Klimasteuerung, gestörter LIN-Kreis, fehlende Freigabe | Klimasteuergerät, Stellmotoren, relevante Kommunikationsfehler |
| Innenlicht, Zentralverriegelung oder Infotainment spinnen gleichzeitig | Bordnetzspannung zu niedrig, Feuchtigkeit, Gateway-Fehler | Batterie, Ladespannung, Steckverbindungen, Wassereintritt |
| Fehler verschwinden nach Neustart und kommen später wieder | Wackelkontakt, Korrosion, Unterspannung | Stecker, Kabelbaum, Spannungsprotokoll, Speicherverlauf |
| Der Diagnosetester findet nur einen Teil des Fahrzeugs | Gateway blockiert, Sicherung fehlt, Diagnoseleitung gestört | OBD-Buchse, Gateway-Versorgung, Freigaben, Softwarestand |
Wichtig ist die Abgrenzung: Nicht jeder Kommunikationsfehler bedeutet automatisch ein defektes Gateway. Eine schwache Batterie, ein korrodierter Massepunkt oder Feuchtigkeit im Fußraum können das gleiche Bild erzeugen. Wenn ich mehrere Systeme gleichzeitig ausfallen sehe, denke ich deshalb zuerst an die Grundversorgung und erst danach an das Steuergerät selbst. Das bringt uns zur eigentlichen Diagnosekette.
Wie ich einen Gateway-Fehler sauber eingrenze
Ich arbeite hier immer in derselben Reihenfolge: erst Versorgung, dann Kommunikation, dann Software. Das klingt simpel, verhindert aber genau die teuren Irrtümer, bei denen ein intaktes Modul vorschnell ersetzt wird. Ein Gateway ist schließlich kein Verbrauchsteil, und ein Tausch ohne saubere Prüfung macht die Sache oft nur teurer.
-
Fehlerspeicher vollständig sichern
Ich lese nicht nur das Gateway selbst aus, sondern auch Klimasteuergerät, Bordnetz, Komfort- und Infotainmentmodule. Kommunikationsfehler stehen oft verteilt in mehreren Einträgen, und das Muster ist wichtiger als ein einzelner Code. -
Spannung und Masse prüfen

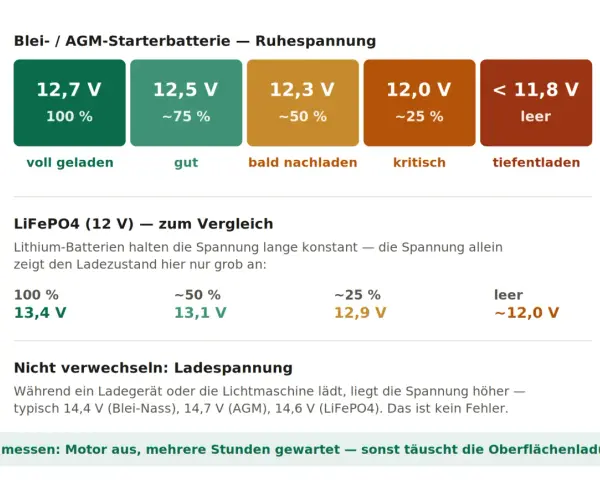

Im Stand sollten rund 12,4 Volt an einer gesunden Batterie realistisch sein, bei laufendem Motor meist etwa 13,8 bis 14,8 Volt. Fällt die Spannung ab oder bricht unter Last ein, entstehen Fehlbilder, die wie ein Steuergerätedefekt aussehen. -
Busverbindung messen
Bei CAN ist im Ruhezustand häufig ein Widerstand von etwa 60 Ohm zwischen CAN-H und CAN-L zu erwarten, weil zwei 120-Ohm-Abschlüsse parallel liegen. LIN ist dagegen ein einfacher Einleiterbus mit 12-Volt-Niveau und einem Master, der die Kommunikation führt. Schon kleine Abweichungen können die Diagnose kippen. -
Stecker, Feuchtigkeit und Kabelbaum ansehen

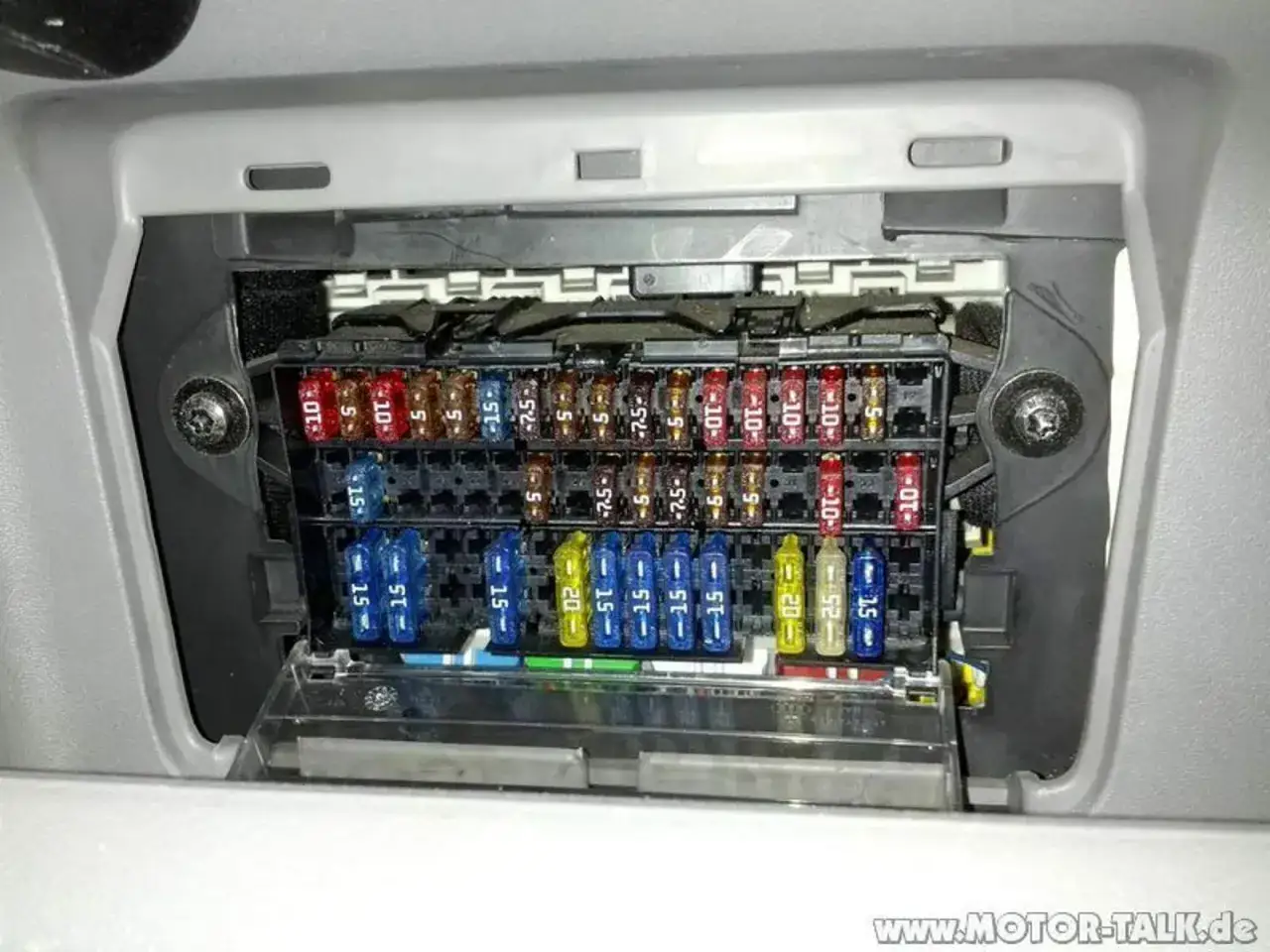

Besonders nach Wasser im Fußraum, unter der A-Säule oder im Bereich des Sicherungskastens suche ich nach Korrosion, Grünspan und schlechten Kontakten. Das ist banal, aber in der Praxis sehr häufig die eigentliche Ursache. -
Codierung und Softwarestand abgleichen
Nach Nachrüstungen, Batterieabklemmen oder Steuergerätewechseln passt die Ausstattungsliste nicht immer mehr zur verbauten Hardware. Dann hilft kein Teiletausch, sondern nur korrekte Codierung, Verbauliste und manchmal ein Softwareupdate.
Ein guter Diagnosetester ist hier hilfreich, aber nicht alles. Wenn ein Klappensteller auf dem LIN-Bus festhängt, kann er das Klima-Subsystem stören, obwohl das Gateway selbst noch lebt. Deshalb prüfe ich die Ursache immer im gesamten Kommunikationspfad und nicht nur am Endpunkt. Wenn die elektrische Seite sauber ist, stellt sich die Frage nach Reparatur oder Ersatz.
Reparieren, codieren oder tauschen
Bei Gateway-Fehlern ist der teuerste Weg nicht automatisch der beste. Der ADAC weist bei elektronischen Steuergeräten regelmäßig darauf hin, dass Reparaturen oft deutlich günstiger sein können als ein kompletter Austausch. Das passt auch zu meiner Erfahrung: Wenn die Elektronik nur teilweise beschädigt ist, lohnt sich die Instandsetzung häufig eher als ein Neuteil.
| Option | Wann sie sinnvoll ist | Typischer Aufwand |
|---|---|---|
| Reparatur | Bei Feuchtigkeit, kalten Lötstellen, versorgungsnahen Elektronikfehlern oder klar begrenzten Schäden | Oft etwa 150 bis 450 Euro, je nach Modell und Defekt |
| Neuteil | Wenn das Modul irreparabel ist oder der Hersteller nur einen Austausch vorsieht | Häufig rund 600 bis 1500 Euro, plus Codierung und Anlernen |
| Gebrauchtteil | Nur bei sauberer Kompatibilität, identischem Index und klarer Freigabe | Günstiger im Einkauf, aber riskanter bei Ausstattung, Software und Freischaltung |
Dazu kommen meist noch Diagnose, Codierung und eventuell eine Online-Freischaltung. In der Praxis liegen Prüfpauschalen oft im Bereich von 60 bis 150 Euro, das reine Anlernen oder die Softwarearbeit kann noch einmal 50 bis 250 Euro kosten. Ich rate dabei zu einem nüchternen Blick: Ein billiges Gebrauchtteil ist nur dann gut, wenn Teilenummer, Index, Fahrzeugausstattung und Softwarestand wirklich passen. Andernfalls spart man am falschen Ende.
Besonders bei VAG-Fahrzeugen, aber nicht nur dort, muss nach einem Tausch die Ausstattung oft neu eingepflegt werden. Die alte Vorstellung, man stecke das Teil einfach um und alles läuft wie vorher, ist bei modernen Fahrzeugen zu schlicht. Wer das ignoriert, erzeugt neue Fehlerbilder, die mit dem eigentlichen Defekt gar nichts mehr zu tun haben. Genau deshalb lohnt sich ein Blick auf die nächste Architektur-Generation.
Was bei neuen Fahrzeugarchitekturen anders wird
Die Entwicklung geht klar in Richtung zentraler Rechner und Zonenarchitekturen. Statt vieler kleiner Inseln übernimmt ein leistungsfähigerer Rechner mehr Aufgaben, während Zonensteuergeräte die lokalen Anschlüsse bündeln. Das Gateway wird dabei weniger zum simplen Verteiler und stärker zum Sicherheits-, Diagnose- und Datenknoten. Für den Fahrer ist das oft unsichtbar, für die Werkstatt aber ein echter Unterschied.
Ich erwarte dadurch vor allem drei Folgen:
- Mehr Ethernet und weniger reine Punkt-zu-Punkt-Verdrahtung.
- Mehr Schutzmechanismen bei Diagnosezugriffen und Softwareeingriffen.
- Stärker softwareabhängige Komfort- und Klimafunktionen, die nach Updates oder Nachrüstungen geprüft werden müssen.
Für die Praxis heißt das: Bei modernen Fahrzeugen reicht es nicht mehr, nur den mechanischen Defekt zu suchen. Wer eine Klimafunktion, eine Komfortstörung oder ein Kommunikationsproblem sauber lösen will, muss Stromversorgung, Netzwerk, Codierung und Software zusammen denken. Ich prüfe bei solchen Fällen immer zuerst, ob die Elektronik wirklich ein eigenes Problem hat oder nur eine Folge eines anderen Fehlers zeigt. Genau diese Reihenfolge entscheidet oft darüber, ob die Reparatur in einer Stunde oder in einem unnötig teuren Teiletausch endet.
Wer das Gateway im Blick behält, spart sich in vielen Fällen den Umweg über symptomatische Reparaturen. Gerade bei Elektrik und Klima ist das die Stelle, an der aus einem scheinbar kleinen Fehler ein ganzer Strauß an Ausfällen werden kann.
